Configuració de router per fibra eXO

eXO com es fa
1

De moment, més que ser una guia concreta, faig un recull de certa informació

Configuració de VLAN i PPPoE a LUCI amb DSA

(Aquesta secció ha sigut generada per LLM segons pre-documentat en ticket rt#701)

1. Crear la interfície VLAN

  1. Accedeix a LUCI i ves a Network > Interfaces.
  2. A la pestanya superior, selecciona Devices.
  3. Fes clic a Add device configuration i configura:
  • Device type: 802.1Q VLAN.
  • Base device: Selecciona el port físic connectat a l’ONT (habitualment wan o eth1).
  • VLAN ID: 24 (segons el teu proveïdor).
  1. Fes clic a Save & Apply.

Ara hauràs creat una interfície virtual (p. ex., wan.24).

2. Assignar la VLAN al WAN

  1. Ves a Network > Interfaces.
  2. Localitza la interfície WAN i fes clic a Edit.
  3. Al camp Device, selecciona la interfície VLAN creada (wan.24).
  4. Al camp Protocol, selecciona PPPoE.
  5. Afegeix les credencials del proveïdor:
  1. Opcionalment, configura el MTU a 1500 (si és suportat pel proveïdor).

Fes clic a Save & Apply.

3. Comprovar la connexió

  1. Ves a Status > Overview.
  2. Revisa que la interfície WAN (wan.24) està connectada i ha obtingut una adreça IP.

Configuració avançada (manual, si cal)

Si per algun motiu cal editar directament el fitxer de configuració, pots accedir via SSH i editar /etc/config/network amb una configuració similar a aquesta:

config device
    option name 'wan.24'
    option type '8021q'
    option ifname 'wan'
    option vid '24'

config interface 'wan'
    option device 'wan.24'
    option proto 'pppoe'
    option username '[m9999c0@exo.cat](mailto:m9999c0@exo.cat)'
    option password 'la_teva_contrasenya'
    option mtu '1500'

Després de guardar els canvis, aplica’ls amb:

/etc/init.d/network restart

Prioritat de la VLAN (en NEBA, excepte Bluevia)

És potser la part més rara a configurar en el NEBA. En el cas de bluevia, al ser best effort serà sense prioritat.

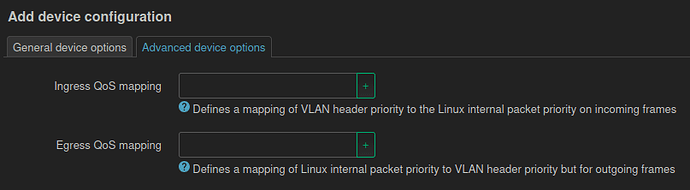

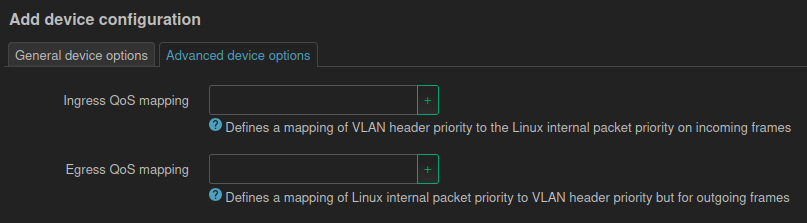

Via interfície web és

image807×223 24.1 KB

Via arxiu configuració /etc/config/network és bàsicament això:

config device
    option name 'wan.24'
    option type '8021q'
    option ifname 'wan'
    option vid '24'
+    list 'egress_qos_mappings' '0:3'

Referència adicional: l’equivalent en el manual complet per mikrotik wiki/howto/bitstreams/mksarenet.md at master - exo/wiki - farga.exo.cat

Com a curiositat, és una característica que va introduïr @pespin des del voluntariat [OpenWrt-Devel] [PATCH netifd] vlandev: support setting ingress/egress QoS mappings
